技术参数

检测原理                       氧化锆浓差电池传感器

量程                              0～25.00% O2

精度                              0～99.9 ppm:          ±5ppm

                                    100～999.9ppm:      ±3%FS

                                    1000～9999 ppm:    ±3%FS

                                     1.00～25.00 %:       测量值的±3%

重复性                           0～99.9 ppm:          ±2.5ppm

                                    100～999.9ppm:      ±1.5%FS

                                    1000～9999 ppm:    ±1.5%FS

                                    1.00～25.00 %:         测量值的±1.5%

稳定性                          0～99.9 ppm:           ±2.5ppm/7d

                                    100～999.9ppm:       ±1.5%FS/7d

                                    1000～9999 ppm:     ±1.5%FS/7d

                                    1.00～25.00 %:          测量值的±1.5%/7d

响应时间                       T90＜20s（充分预热后）

测量方式                       在线式

校准周期                       一年（推荐）

显示器                          240×128 液晶屏 按键 四键（触摸按键）

数据存储器                   SD 卡（标配）/U 盘（选配）

电源                             85～264VAC，50/60Hz

分析仪功耗                   小于 35VA

通讯                              RS485（标配）/RS232（选配）

报警                             报警输出：6 组开关量信号 继电器触点容量：24VDC，0.2A

模拟输出                      数量：2 组

输出模式：                   4-20mA/0-20mA/0-1V/0-5V/0-10V/1-5V

负载：                          小于 500Ω

外部控制                       数量：5 组 控制信号：9～28VDC

传感器寿命                    大于 2 年（正常使用）

分析仪寿命                    大于 5 年（正常使用）

环境温度                       -10～45℃ 环境湿度 小于 90%RH

样气流量                       400～600ml/min

样气压力                       常压±10%（出气口应为大气压）

进出气口                       &＃39; NPT 4/ 1 （标配 Φ6.5 不锈钢接头）

 机箱尺寸                      L×W×H=483mm×300mm×177mm

安装开孔                       L×W=445mm×180mm（矩形孔）

固定孔尺寸                    L×W=465mm×101.5mm（Φ6 螺栓孔）

典型应用：

CI-PC11 氧分析仪不可在有爆炸危险性的场合使用，也 不可通入爆炸性混合气体。样气中不能含有腐蚀性气 体（如 F、HF、Cl2、HCl、SO2、H2S 等）、有毒物质 （如 Si、Pb、P、Zn、Sn、As 等）、助焊剂类物品（如 松香）、还原性成分（如乙醇）。

CI-PC11 氧分析仪典型应用如下：

· 空气分离，如变压吸附（PSA）制氧；

· 气体生产过程中样品气的氧浓度检测；

· 半导体行业保护气体检测；

· 食品、蔬菜生产过程中氧浓度检测；

· 石油化工及冶為行业的气体氧浓度检测；

· 惰性气体和碳氢化合物气体中的氧浓度检测；

· 合成氨生产、真空提注、***塑料生产等。

产品特点：

? 以微处理器为核心，采用变频离子流氧传感为测量单元， 具有智能性、稳定性好，精度高、校准周期长等特点。

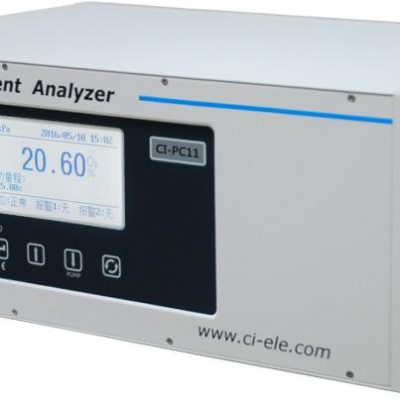

? 由 240×128 液晶屏视窗显示氧气浓度、菜单、数据及仪 器工作状态等，显示直观，内容丰富。

? 分析仪的前面框内覆盖一块钢化玻璃，不仅美观，而且对 液晶屏、按键有很好的防护效果。

? 采用***的触摸按键技术，操作简便，按键使用寿命长。

? 菜单锁定开关：防止误操作改变分析仪参数影响其正常运 行。

? 便捷的数据存储功能：分析仪具有定时自动存储和手动存 储测试数据的功能，且支持 U 盘和 SD 卡，数据存储量大。

? 报警功能：当氧气浓度偏离报警值时将发出报警，报警值 可在满量程范围内任意设置。

? 通讯功能：采用 RS485（标配）/ RS232（选配）双向通 讯，可与计算机或其他数字通讯设备直接进行通讯。

? 隔离的模拟信号输出，可通过菜单自由设定 4-20mA/0-20mA/0-1V/0-5V/0-10V/1-5V 模拟输出模式。
